Welkom op de "Helios/Brandstoftank" site.
Bij de oude benzinemotor zaten 2 brandstoftanks. Deze tanks waren olievaten die op hun zijde geplaatst waren onder de achterbank. Deze tanks waren waarschijnlijk even oud als de motor en de boot, ook vervangen dus!
De nieuwe tank heeft een inhoud van +/- 265 liter en is zelf gemaakt. De tank heeft de volgende afmetingen: Lengte: 1350 mm Breedte: 400 mm Hoogte: 490 mm
De tank is op een plank geplaatst die direct op de bodem is vast gezet. Met een spanband is de tank tegen de wand getrokken, waardoor hij stevig vast staat.
De toevoer en afvoer van diesel is gerealiseerd door middel van een Vetus aansluitkit. Daarnaast maken we ook gebruik van een Vetus brandstofoverloop (zie onderstaande foto, rechtsboven op de foto).
Technische gegevens aansluitkit: Vetus aansluitkit: FTKITA Afmetingen fittingen, voor vulslang: ø 38 / ø 50 mm voor aanzuigslang: ø 8 mm voor retourslang: ø 8 mm voor ontluchting: ø 16 mm
Technische gegevens brandstofoverloop: Vetus brandstofoverloop: FS383851 Inhoud reservoir: 2 liter Aansluitingen, voor deksel: ø 38 mm (FS383851) ø 51 mm (FUSTO3851) voor vulslang: ø 38 mm resp. ø 51 mm inw. voor ontluchting: ø 16 mm inw. Materiaal: Polyetheen Gewicht: 1,3 kg

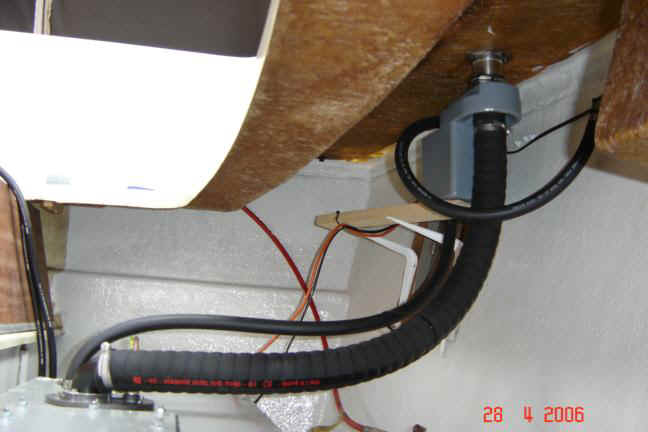

Voor de handleidingen van bovenstaande middelen kun je terecht bij de handleidingen site. Op deze foto zijn zowel de aansluitkit als de brandstofoverloop te zien.
De afwerking boven de tank hebben we gemaakt van betonplex met houtnerf afdruk. Doordat betonplex glad is onstaat er een makkelijk glijdend oppervlak waarop je makkelijk je spullen kwijt kan.

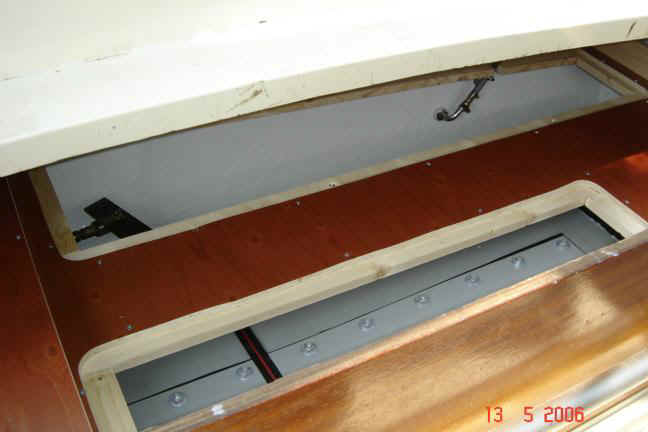

We hebben er extra luiken in gemaakt, waardoor je achter en naast de tank nog meer bergruimte hebt. Er is gelijk een mogelijkheid om bij je stuurinrichting, en je inspectiegat van de tank te komen.

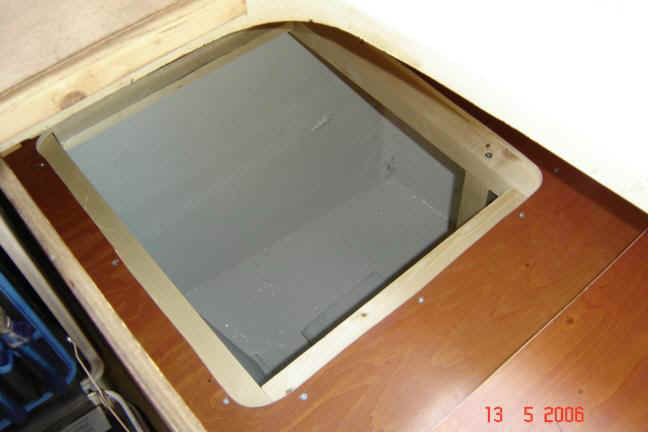

Hier een foto van het luik naast de tank (stuurboord zijde van het schip).
