Welkom op de "Helios/Dashboard" site.

Vanwege de electra van de nieuwe motor en de uitbreidingen die we in de electrische installatie wilden doorvoeren

(zoals omvormer, nieuwe acculader en extra accu's) hebben we besloten om de gehele electrische installatie te vervangen.

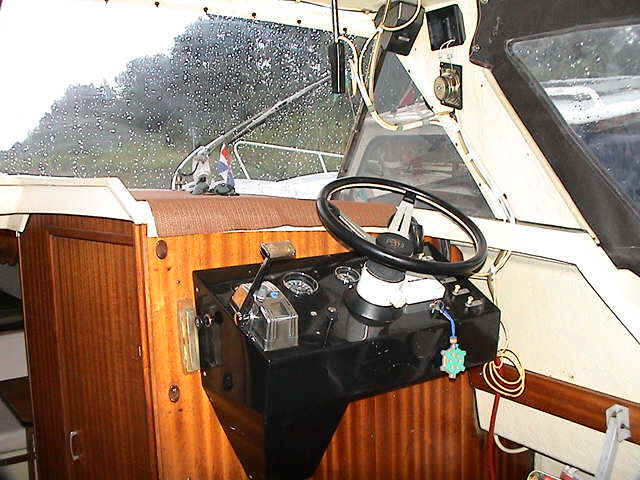

Hier een foto van de oude situatie.

Om nu een goede start te maken voor een nieuwe electrische installatie is natuurlijk genoeg ruimte noodzakelijk.

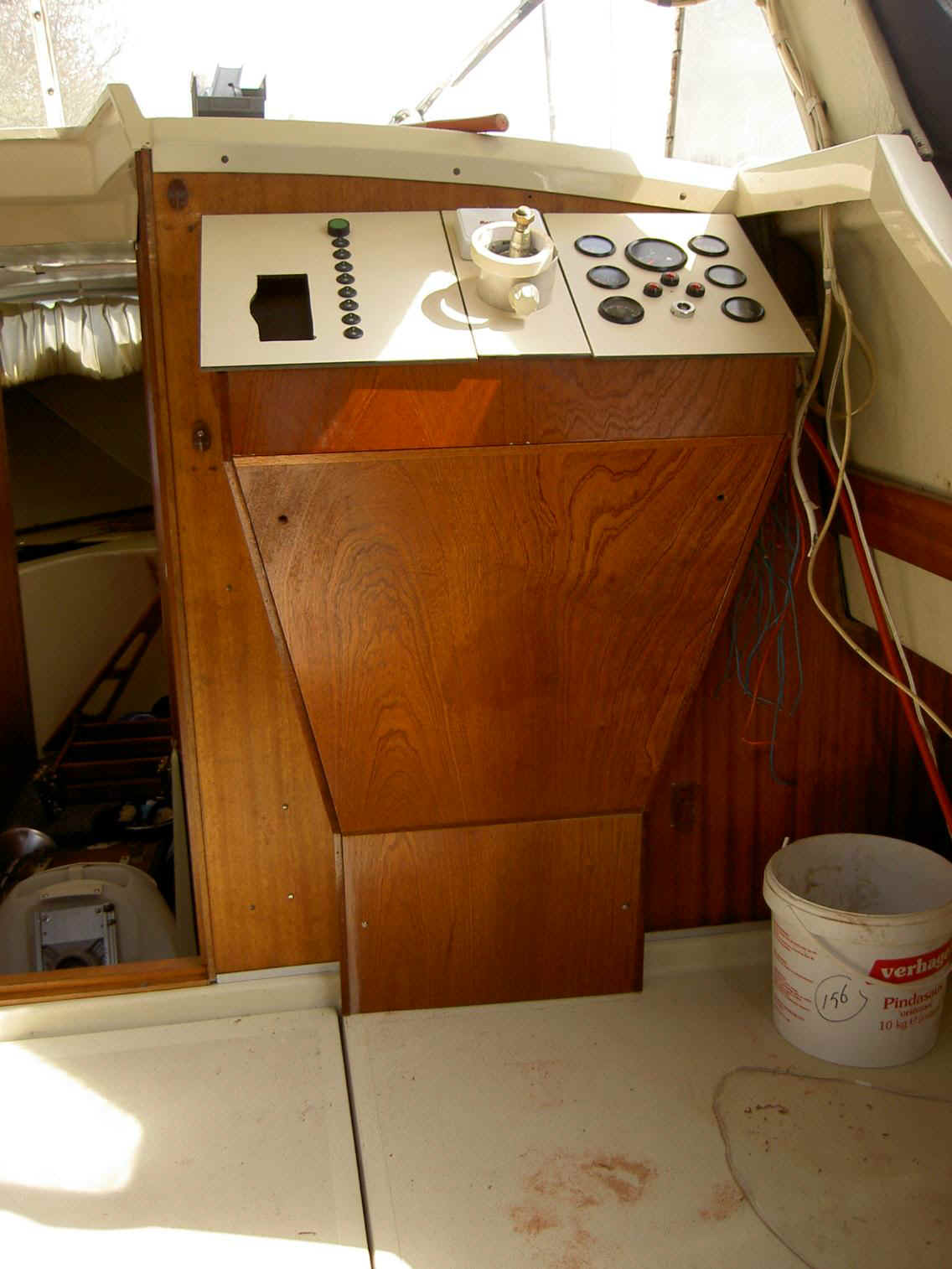

Zoals op onderstaande foto goed te zien is, is er een grotere stuurkolom gemaakt, met daarop het nieuwe dashboard in aanbouw.

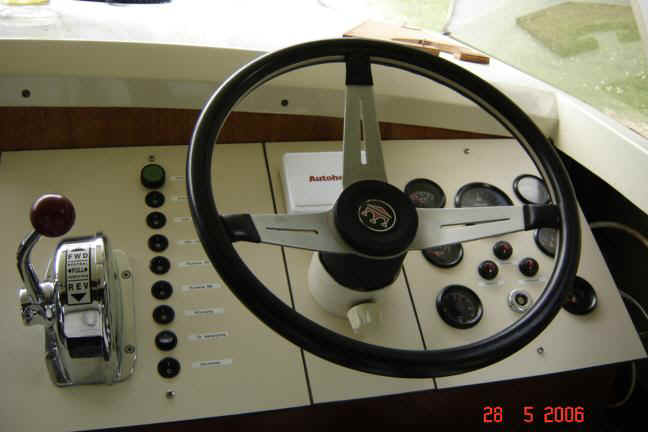

Hier een foto van het nieuwe dashboard, nu hij klaar is.

Hierbij de technische gegevens van het dashboard (van links naar rechts, van boven naar onder):

• Boven het stuurwiel zit de dieptemeter.

• 12 Volt conditiemeter lichtaccu.

• Toerenteller inclusief urenteller.

• 12 Volt conditiemeter startaccu.

• Oliedrukmeter.

• Temperatuurmeter koelwater.

• Controlelamp oliedruk.

• Controlelamp temperatuur koelwater.

• Controlelamp dynamo.

• Tijdklok.

• Contactslot.

• Brandstofmeter.

Verder hebben we onder andere de volgende systemen aangesloten:

• Startaccu, 12 Volt, 105 A/h.

• Lichtaccu, 12 Volt, 200 A/h.

• Victron acculader, 12 Volt, 30 A.

• Victron omvormer, 12 Volt / 220 Volt, 650 W.

• Diodebrug zonder spanningsverlies (FET, ipv Diode).

• Vetus gasdetector.

• Shipmate marifoon.

• Electrolux koelkast, kan gebruikt worden op gas, 12 Volt en 220 Volt (12 Volt niet aangesloten).

Voor de handleidingen van de meeste bovenstaande middelen kan je terecht bij de handleidingen site.
